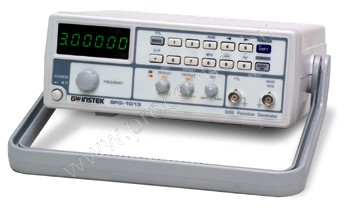

GWInstek Funkciógenerátor SFG-1003 3 MHz DDS
Rövid leírás
Az SFG-1000 széria gazdaságos függvénygenerátor, nagy pontosságú és stabilitású jelforrás. A készülék a DDS (Direct Digital Synthesized) technológiával készült beágyazva a széles skálájú FPGA-ba. 3MHz frekvenciasávon működik és a szinusz, négyszög, háromszög és TTL hullámforma választható a mérésnek megfelelően. Az alapvető funkciók beállításával biztosítható a vizsgálati eredmény pontossága. A DDS technológiával kombinálva megfizethető ára van. Az SFG1003 értékes és ideális megoldás, ha igény a pontos jelforrás és egyszerű mérési alkalmazásokat szeretnénk végezni.
Magyar nyelvű felhasználói leírással
Tulajdonságok
-
DDS technológia és FPGA chip kivitel
-
Frekvencia tartomány:0.1Hz~3MHz
-
Nagy frekvenciapontosság : ± 20ppm
-
Nagy frekvenciastabilitás : ± 20ppm
-
Max. frekvencia felbontás : 100mHz
-
Alacsony szinusz hullám torzítás : -55dBc,0.1Hz~200kHz
Műszaki jellemzők:
|
Működés
|
digitális
|
|
Frekvencia tartomány (szinusz, négyszög)
|
0.1Hz ~ 3MHz
|
|
Frekvencia tartomány (háromszög)
|
0.1Hz ~ 1MHz
|
|
Frekvencia felbontás
|
0.1Hz maximum
|
|
Frekvencia stabilitás
|
±20ppm
|
|
Frekvencia pontosság
|
±20ppm
|
|
Öregedés
|
± 5 ppm / év
|
|
Kimeneti függvények
|
Szinusz,négyszög,háromszög, TTL
|
|
Amplitúdó tartomány
|
10Vp-p
|
|
Impedancia
|
50Ω±10%
|
|
Csillapító
|
-40dB±1dB×1
|
|
DC Offset
|
＜-5V ~ ＞5V
|
|
Feladat kontroll tartomány
|
25% ~ 75% ~1MHz (Csak négyszög hullám)
|
|
Kijelző
|
6-digites LED kijelző
|
|
Szinusz hullám felharmonikus torzítása
|
≧-55dBc, 0.1Hz ~ 200kHz ≧-40dBc, 0.2MHz ~ 2MHz ≧-35dBc, 2MHz ~ 3MHz
|
|
Háromszög hullám linearitása
|
≧98%, 0.1Hz ~ 100kHz ; ≧95%, 100kHz ~ 1MHz
|
|
Négyszög hullám szimmetrikussága
|
5% periódusonként+4ns, 0.1Hz ~ 100kHz
|
|
TTL kimeneti szint
|
≧3Vp-p
|
Mentés
|
| Termékkód: |
392069 |
| Gyártó: |
GW Instek
|
|
Darab/Csomagolás:
|
1 db
|
|
Minimálisan rendelhető:
|
1 db
|
|
